Python 图像处理入门

图像数据读取展示

import cv2 #opencv读取的格式是BGR
import matplotlib.pyplot as plt
import numpy as np
%matplotlib inline

img=cv2.imread('cat.jpg')
def cv_show(name,img):
    cv2.imshow(name,img)
    cv2.waitKey(0)       #任意键退出
    cv2.destroyAllWindows()

#保存
cv2.imwrite('mycat.png',img)

视频读取与展示

• cv2.VideoCapture 可以捕获摄像头，用数字来控制不同的设备，例如 0,1。
• 如果是视频文件，直接指定好路径即可。

video = cv2.VideoCapture('test.mp4')
while video.isOpened():
    ret, frame = video.read()
    if frame is None:
        break
    if ret == True:
        # 将每一帧转化成灰度图
        gray = cv2.cvtColor(frame,  cv2.COLOR_BGR2GRAY)
        cv2.imshow('result', gray)
       	#每一帧等待100ms或者按退出键退出
        if cv2.waitKey(100) & 0xFF == 27:
            break
video.release()
cv2.destroyAllWindows()

图像操作

截取图像部分数据

#截取图像[纵，横]
img=cv2.imread('cat.jpg')
cat=img[0:50,0:200]
cv_show('cat',cat)

颜色通道提取

# 将img的颜色提取出来形成一个数组
b,g,r=cv2.split(img)
# 将三个颜色通道合成图像
img=cv2.merge((b,g,r))

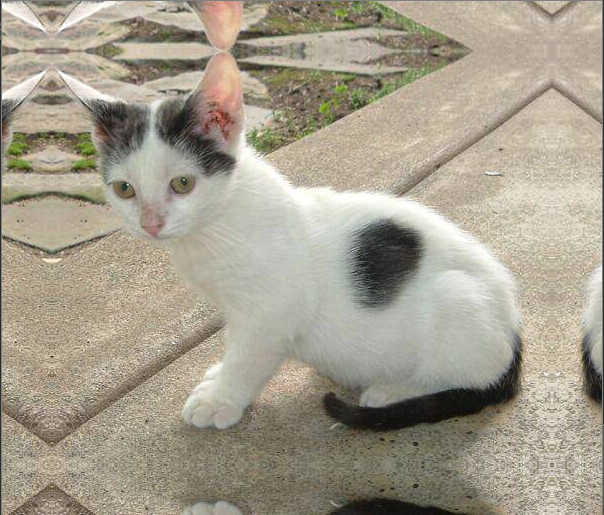

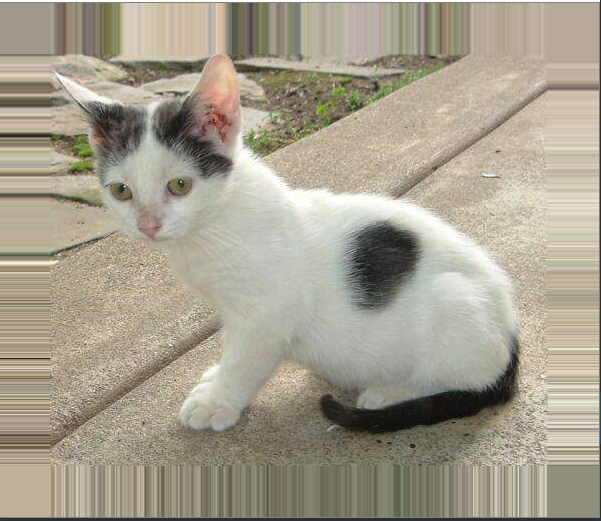

边界填充

• BORDER_REPLICATE：复制法，也就是复制最边缘像素。
• BORDER_REFLECT：反射法，对感兴趣的图像中的像素在两边进行复制
• BORDER_REFLECT_101：反射法，也就是以最边缘像素为轴，对称，gfedcb|abcdefgh|gfedcba
• BORDER_WRAP：外包装法
• BORDER_CONSTANT：常量法，常数值填充。

top_size,bottom_size,left_size,right_size = (50,50,50,50)
replicate = cv2.copyMakeBorder(img, top_size, bottom_size, left_size, right_size, borderType=cv2.BORDER_REPLICATE)

数值计算

作用于各个像素的颜色通道

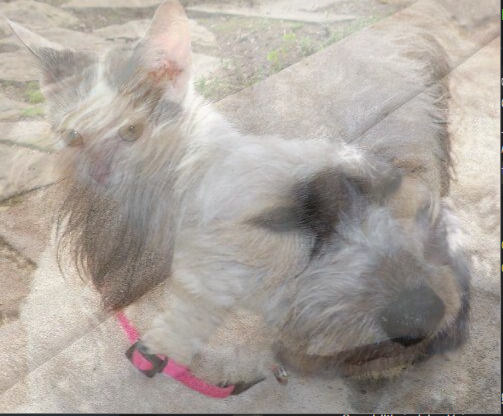

图像融合

只能同样大小的图片才能融合，按透明度权重拼成一张图片

img_dog = cv2.resize(img_dog, (500, 414))
res = cv2.addWeighted(img_cat, 0.4, img_dog, 0.6, 0)
#按倍数更改大小
res = cv2.resize(img, (0, 0), fx=4, fy=4)

图像基本处理

灰度图

img_gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

img_gray.shape

HSV

• H - 色调（主波长）。
• S - 饱和度（纯度/颜色的阴影）。
• V 值（强度）

hsv=cv2.cvtColor(img,cv2.COLOR_BGR2HSV)

图像阈值

ret, dst = cv2.threshold(src, thresh, maxval, type)

• src： 输入图，只能输入单通道图像，通常来说为灰度图
• dst： 输出图
• thresh： 阈值
• maxval： 当像素值超过了阈值（或者小于阈值，根据 type 来决定），所赋予的值
• type：二值化操作的类型，包含以下 5 种类型： cv2.THRESH_BINARY； cv2.THRESH_BINARY_INV； cv2.THRESH_TRUNC； cv2.THRESH_TOZERO；cv2.THRESH_TOZERO_INV
• cv2.THRESH_BINARY 超过阈值部分取 maxval（最大值），否则取 0
• cv2.THRESH_BINARY_INV THRESH_BINARY 的反转
• cv2.THRESH_TRUNC 大于阈值部分设为阈值，否则不变
• cv2.THRESH_TOZERO 大于阈值部分不改变，否则设为 0
• cv2.THRESH_TOZERO_INV THRESH_TOZERO 的反转

ret, thresh1 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY)
ret, thresh2 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)
ret, thresh3 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TRUNC)
ret, thresh4 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO)
ret, thresh5 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO_INV)

titles = ['Original Image', 'BINARY', 'BINARY_INV', 'TRUNC', 'TOZERO', 'TOZERO_INV']
images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]

for i in range(6):
    plt.subplot(2, 3, i + 1), plt.imshow(images[i], 'gray')
    plt.title(titles[i])
    plt.xticks([]), plt.yticks([])
plt.show()

图像平滑

用一个 3*3 的核来处理图像,res = np.hstack((dilate_1,dilate_2,dilate_3)) 用来将图像相减表现变化趋势

均值滤波

blur = cv2.blur(img, (3, 3))

方框滤波

box = cv2.boxFilter(img,-1,(3,3), normalize=True)

高斯滤波

aussian = cv2.GaussianBlur(img, (5, 5), 1)

中值滤波

median = cv2.medianBlur(img, 5)

形态学

腐蚀操作

kernel = np.ones((3,3),np.uint8)
erosion = cv2.erode(img,kernel,iterations = 1)

膨胀操作

kernel = np.ones((3,3),np.uint8)
dige_dilate = cv2.dilate(img,kernel,iterations = 1)

开运算与闭运算

• 开：先腐蚀，再膨胀

• 闭：先膨胀，再腐蚀

kernel = np.ones((5,5),np.uint8)
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

kernel = np.ones((5,5),np.uint8)
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

梯度运算

先膨胀，再腐蚀，二者相减得梯度

dilate = cv2.dilate(pie,kernel,iterations = 5)
erosion = cv2.erode(pie,kernel,iterations = 5)
res = np.hstack((dilate,erosion))

gradient = cv2.morphologyEx(pie, cv2.MORPH_GRADIENT, kernel)

顶帽与黑帽

• 顶帽 = 原始输入 - 开运算结果
• 黑帽 = 闭运算 - 原始输入

tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
blackhat  = cv2.morphologyEx(img,cv2.MORPH_BLACKHAT, kernel)

算子

算子也是用来算梯度的

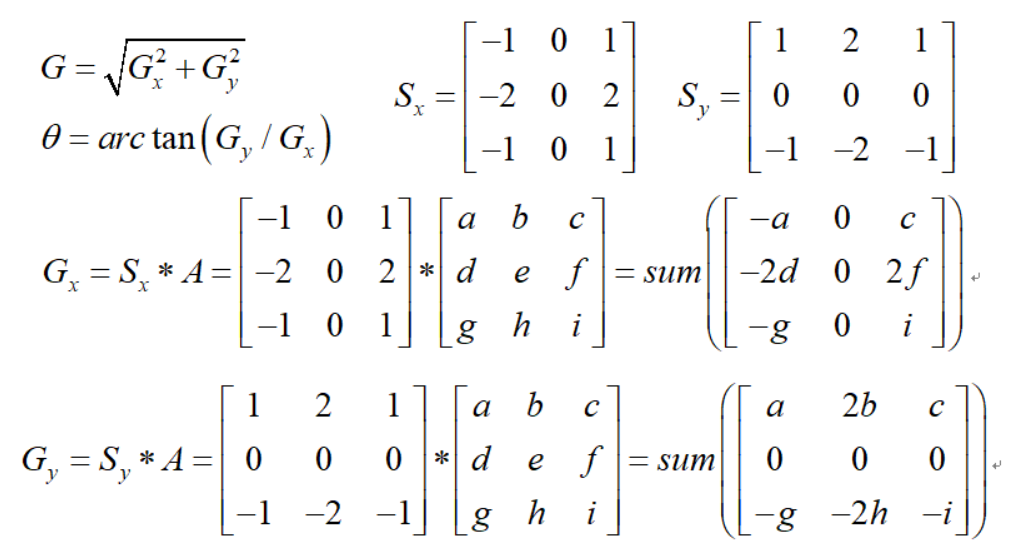

• sobel 算子

  dst = cv2.Sobel(src, ddepth, dx, dy, ksize)

  • ddepth: 图像的深度
  • dx 和 dy 分别表示水平和竖直方向
  • ksize 是 Sobel 算子的大小

  #先读取为灰度图
  img = cv2.imread('pie.png',cv2.IMREAD_GRAYSCALE)
  #分别计算x和y方向的梯度再求和
  sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
  sobelx = cv2.convertScaleAbs(sobelx)
  cv_show(sobelx,'sobelx')

  sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
  sobely = cv2.convertScaleAbs(sobely)
  cv_show(sobely,'sobely')

  sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
  cv_show(sobelxy,'sobelxy')

  #不建议同时求x和y方向的梯度，处理得没分别处理的好
  sobelxy=cv2.Sobel(img,cv2.CV_64F,1,1,ksize=3)
  sobelxy = cv2.convertScaleAbs(sobelxy)
  cv_show(sobelxy,'sobelxy')

• scharr 算子

• laplacian 算子

• 不同算子的差异

  #不同算子的差异
  img = cv2.imread('lena.jpg',cv2.IMREAD_GRAYSCALE)
  sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
  sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
  sobelx = cv2.convertScaleAbs(sobelx)
  sobely = cv2.convertScaleAbs(sobely)
  sobelxy =  cv2.addWeighted(sobelx,0.5,sobely,0.5,0)

  scharrx = cv2.Scharr(img,cv2.CV_64F,1,0)
  scharry = cv2.Scharr(img,cv2.CV_64F,0,1)
  scharrx = cv2.convertScaleAbs(scharrx)
  scharry = cv2.convertScaleAbs(scharry)
  scharrxy =  cv2.addWeighted(scharrx,0.5,scharry,0.5,0)

  laplacian = cv2.Laplacian(img,cv2.CV_64F)
  laplacian = cv2.convertScaleAbs(laplacian)

  res = np.hstack((sobelxy,scharrxy,laplacian))
  cv_show(res,'res')

边缘检测

• 1. 使用高斯滤波器，以平滑图像，滤除噪声。
• 2. 计算图像中每个像素点的梯度强度和方向。
• 3. 应用非极大值（Non-Maximum Suppression）抑制，以消除边缘检测带来的杂散响应。
• 4. 应用双阈值（Double-Threshold）检测来确定真实的和潜在的边缘。
• 5. 通过抑制孤立的弱边缘最终完成边缘检测。

高斯滤波器

计算梯度和方向

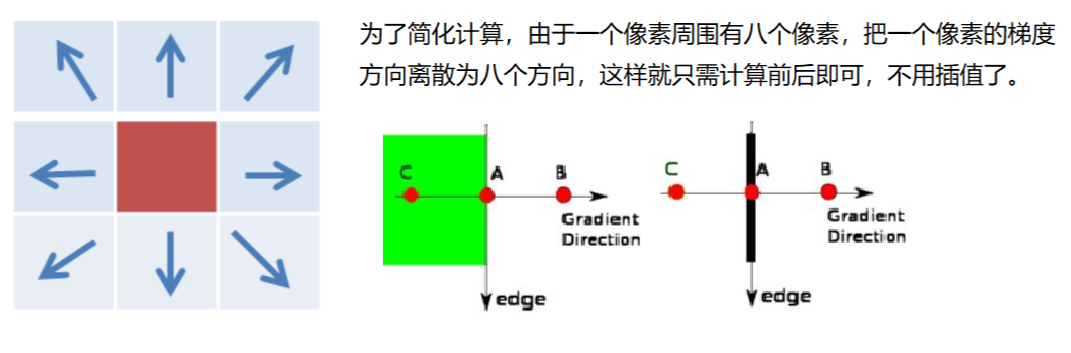

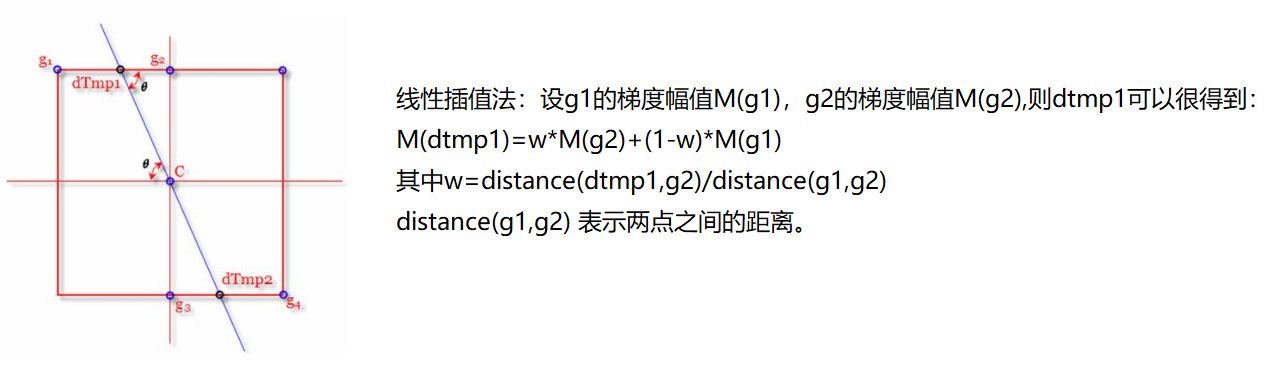

非极大值抑制

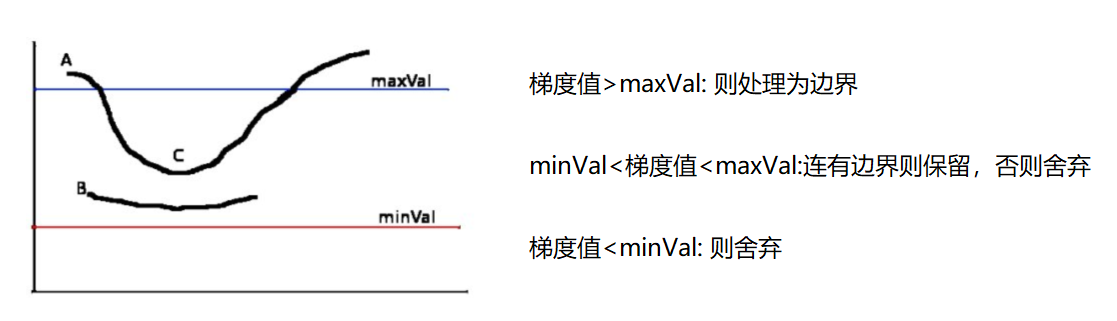

双阈值检测

img=cv2.imread("lena.jpg",cv2.IMREAD_GRAYSCALE)

v1=cv2.Canny(img,80,150)
v2=cv2.Canny(img,50,100)

res = np.hstack((v1,v2))
cv_show(res,'res')

图像金字塔

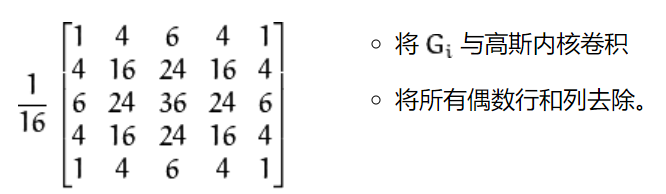

向下采样方法

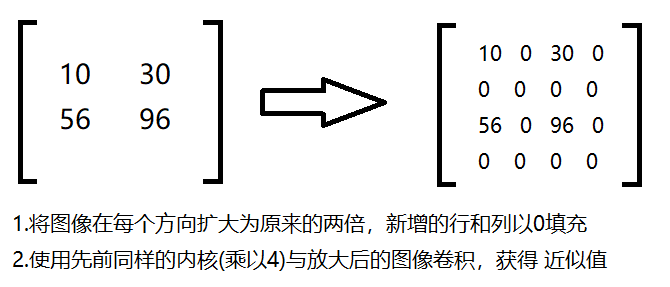

向上采样方法

up=cv2.pyrUp(img)
cv_show(up,'up')
down=cv2.pyrDown(img)
cv_show(down,'down')

图像轮廓

findContours(image, mode, method[, contours[, hierarchy[, offset]]]) -> contours, hierarchy

mode: 轮廓检索模式

• RETR_EXTERNAL ：只检索最外面的轮廓；
• RETR_LIST：检索所有的轮廓，并将其保存到一条链表当中；
• RETR_CCOMP：检索所有的轮廓，并将他们组织为两层：顶层是各部分的外部边界，第二层是空洞的边界;
• RETR_TREE：检索所有的轮廓，并重构嵌套轮廓的整个层次;

method: 轮廓逼近方法

• CHAIN_APPROX_NONE：以 Freeman 链码的方式输出轮廓，所有其他方法输出多边形（顶点的序列）。
• CHAIN_APPROX_SIMPLE: 压缩水平的、垂直的和斜的部分，也就是，函数只保留他们的终点部分

为了更高的准确率，使用二值图像。

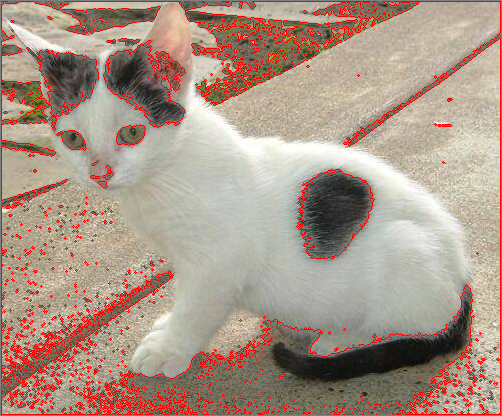

绘制轮廓

img = cv2.imread('contours.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
cv_show(thresh,'thresh')

contours,hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)

#传入绘制图像，轮廓，轮廓索引，颜色模式，线条厚度
# 注意需要copy,要不原图会变。。。
draw_img = img.copy()
res = cv2.drawContours(draw_img, contours, -1, (0, 0, 255), 2)
cv_show(res,'res')

这轮廓用来找物体应该易于和环境分开才行

轮廓特征 (对于那种形不成必和轮廓的没有效果)

cnt = contours[0]
#面积
cv2.contourArea(cnt)
#周长，True表示闭合的
cv2.arcLength(cnt,True)

轮廓近似

approxPolyDP(curve, epsilon, closed[, approxCurve]) -> approxCurve

img = cv2.imread('contours2.png')

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]

draw_img = img.copy()
res = cv2.drawContours(draw_img, [cnt], -1, (0, 0, 255), 2)
cv_show(res,'res')

epsilon = 0.15*cv2.arcLength(cnt,True)
approx = cv2.approxPolyDP(cnt,epsilon,True)

draw_img = img.copy()
res = cv2.drawContours(draw_img, [approx], -1, (0, 0, 255), 2)
cv_show(res,'res')

边界矩形

img = cv2.imread('contours.png')

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]

x,y,w,h = cv2.boundingRect(cnt)
img = cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),2)
cv_show(img,'img')

area = cv2.contourArea(cnt)
x, y, w, h = cv2.boundingRect(cnt)
rect_area = w * h
extent = float(area) / rect_area
print ('轮廓面积与边界矩形比',extent)

外接圆

(x,y),radius = cv2.minEnclosingCircle(cnt)
center = (int(x),int(y))
radius = int(radius)
img = cv2.circle(img,center,radius,(0,255,0),2)
cv_show(img,'img')

傅里叶变换

作用：

• 高频：变化剧烈的灰度分量，例如边界
• 低频：变化缓慢的灰度分量，例如一片大海
• 低通滤波器：只保留低频，会使得图像模糊
• 高通滤波器：只保留高频，会使得图像细节增强

运用：

• opencv 中主要就是 cv2.dft() 和 cv2.idft()，输入图像需要先转换成 np.float32 格式。
• 得到的结果中频率为 0 的部分会在左上角，通常要转换到中心位置，可以通过 shift 变换来实现。
• cv2.dft() 返回的结果是双通道的（实部，虚部），通常还需要转换成图像格式才能展示（0,255）。

import numpy as np
import cv2
from matplotlib import pyplot as plt

img = cv2.imread('lena.jpg',0)

img_float32 = np.float32(img)

dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
# 得到灰度图能表示的形式
magnitude_spectrum = 20*np.log(cv2.magnitude(dft_shift[:,:,0],dft_shift[:,:,1]))

plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(magnitude_spectrum, cmap = 'gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()

import numpy as np
import cv2
from matplotlib import pyplot as plt

img = cv2.imread('lena.jpg',0)

img_float32 = np.float32(img)

dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)

rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2)     # 中心位置

# 低通滤波
mask = np.zeros((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 1

# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])

plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])

plt.show()

img = cv2.imread('lena.jpg',0)

img_float32 = np.float32(img)

dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)

rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2)     # 中心位置

# 高通滤波
mask = np.ones((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 0

# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])

plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])

plt.show()
